Дымоход для твердотопливного котла: все то, что нужно знать перед его монтажом

При сгорании 1 кг древесины образуется около 15 м3 дымовых газов с температурой от 150 до 300 °С, и с этими газами нужно что-то делать, как минимум вывести их на улицу через дымовую трубу. Большинство производителей твердотопливных котлов дают рекомендации относительно минимально необходимых размеров дымовой трубы, но даже и в этом случае, когда дело дойдет до монтажа дымохода, желательно обратиться к специалисту – дело-то ведь нешуточное! Если же до монтажа еще далеко, но
нужно просто оценить «масштабы бедствия», можно попробовать сделать это самостоятельно.

Самые распространенные варианты исполнения дымовых труб – это кирпичная, стальная неизолированная и стальная изолированная. Если при строительстве дома в нем не сделана правильная дымовая труба – из правильного кирпича и подходящего проходного сечения, – то у нас остаются только два последних варианта. Причем не изолированная стальная труба годится только для установки в специальной шахте внутри дома – по улице ее вести нежелательно, поскольку конденсат по ней будет выпадать в больших количествах внутри нее в холодное
время года.

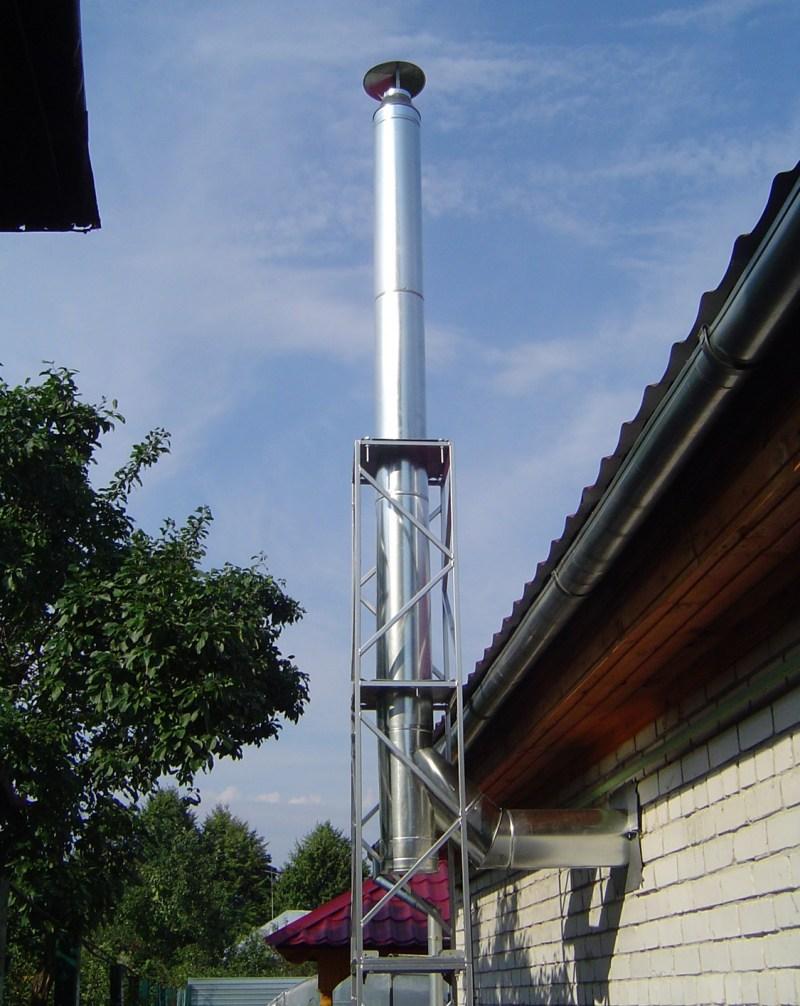

• Таким образом, для прокладки снаружи дома годится только стальная двухстенная труба с теплоизоляцией из минеральной ваты.

При этом, желательно, чтобы внутренняя труба дымохода была сделана из нержавеющей стали, а вот наружную часть допустимо делать из оцинковки.
Это связано с тем, что внутри дымоходной трубы образуются довольно жесткие условия, в виде высокой температуры и конденсата на некоторых режимах работы котла (печи). Оцинкованная труба, в этом случае, будет гораздо быстрее разрушаться, чем нержавеющая. Нержавейка прослужит раз в 5 дольше оцинкованной трубы.

Относительно минимального проходного сечения дымохода у нас всегда есть подсказка – выходной патрубок котла. Но как оценить минимально необходимую высоту дымохода?

Многие изготовители твердотопливных котлов сообщают в сопроводительной документации величину тяги, необходимой для полноценного удаления продуктов сгорания. И есть формулы, которые помогают рассчитать длину дымохода на основании этих данных, однако, давайте не будем усложнять себе жизнь и посмотрим на график, который помогает приблизительно оценить минимально необходимую высоту дымохода в зависимости от его диаметра:

Однако, нужно помнить, что на графике приведены минимальные значения высоты, необходимые для котла с определенной мощностью. Но в действительности, дымоход может оказаться и выше – просто потому, что выше сам дом.

• Если Вы хотите иметь стабильную работу котла с хорошей тягой, то нужно обязательно делать дымоход согласно СНиПов. Там указано, что дымоход должен не просто дойти до крыши, но должен возвышаться над ней на определенное расстояние – это нужно для того, чтобы из-за завихрений воздуха на выступающих частях крыши в дымоходе не возникла обратная тяга.

Приведем некоторые данные из СНИПа, которые касаются минимальной высоты дымохода.
Таким образом, высота дымаря от колосниковой решетки до выхода из дымоходной трубы, должна составлять не менее 5 метров.

Что касается, возвышения дымоходной трубы над крышей, то для каждого вида крыши оно своё.

• для плоской крыши, минимальное возвышение должно составлять не менее 50 см,
• на скатной крыше, когда дымоход располагается в 1,5 м и ближе до верхней точки парапета или конька - высота трубы должна быть на 50 см выше верхней точки парапета или конька.
• на скатной крыше, когда дымоход находится на расстоянии от 1,55 м до 3 м - высшая точка трубы должна быть не меньше высоты верхней точки парапета или конька.
• на скатной крыше, если дымоход расположен на расстоянии от 3 метров до верхней точки парапета или конька - труба должна быть не ниже условной линии, которая проводится от конька в низ под углом 10 градусов.

Если к зданию, из которого выводится дымовая труба, пристроено более высокое здание, то наивысшая точка дымохода должна быть выше, чем самая высокая точка этого здания, на 50 см.

Стоит помнить, что лишняя высота дымовой трубы – лишняя тяга, значит, продукты сгорания будут слишком быстро покидать котел, не успев отдать свое тепло воде. Для того, чтобы можно было держать ситуацию с тягой под контролем, дымовую трубу снабжают ограничителем тяги, как показано на рисунке ниже:

Присоединение котла к дымовой трубе. 1 – ограничитель тяги

Что нужно ещё, кроме правильного дымохода, чтобы котел работал стабильно и выходил на требуемую мощность?

Узнав, сколько газообразных продуктов образуется в процессе горения, начинаешь догадываться о том, что для поддержания этого процесса требуется и сопоставимое количество воздуха. И действительно – на каждый киловатт мощности котла - воздуха нужно, по разным оценкам, от 1,4 до 1,6 м3/ч.

Возможно, Вам покажется это мелочью, не требующей особого внимания, но поверьте, это не совсем так!

• Расскажу пример из нашего опыта. Не так давно, у нас был клиент, который сам взялся устанавливать котел в собственноручно построенную котельную. Котел установил в соответствии с нашими рекомендациями - грамотно его обвязал с трехходовым клапаном и т.п.
  И каково же было наше удивление, когда этот же клиент позвонил нам в гневе, через месяц его использования, сказав что мы ему продали какую-то ерунду. Что этот котел не работает ни на дровах, ни на брикетах и вообще ни на чем!  Все батареи холодные, а в доме холодно!
  После этого мы просто не могли не выехать на объект и не разобраться! Оказалось, что владелец котла поставил его в новую котельную, построенную из пеноблоков и поставил туда герметичную пластиковую дверь. При открытой двери, на этапе растопки, котел работал идеально. Но вот как только дверь закрывалася, котел почти сразу начал терять мощность и потом уходил в режим слабого горения и это при полностью открытых заслонках. Дымоход у клиента был 6 метров и сделан идеально!
  Поэтому пришлось нам просверлить в пеноблоке несколько отверстий, после чего котел заработал, как швейцарские часики!

Как уже говорилось, воздух для горения поступает в котел под действием тяги, возникающей в дымовой трубе, и желательно, чтобы этому ничего, кроме воздушной заслонки котла, не препятствовало. Поскольку котел у нас размещается не на улице, а в специальном помещении, там должно быть вентиляционное окно (разумеется, на улицу) достаточных размеров, чтобы беспрепятственно пропускать эти самые кубометры воздуха.

• Если обобщить требования разных изготовителей твердотопливных котлов, площадь вентиляционного окна S должна удовлетворять условию:

S [см2] ≥ (6,0…8,6) × Q,
где:
Q – мощность котла в кВт.

Соблюдая все условия, при строительстве дымохода, которые описаны в этой статье, Ваш котел, либо печь - будут работать максимально стабильно и Вы не будете испытывать никаких трудностей при их работе!
